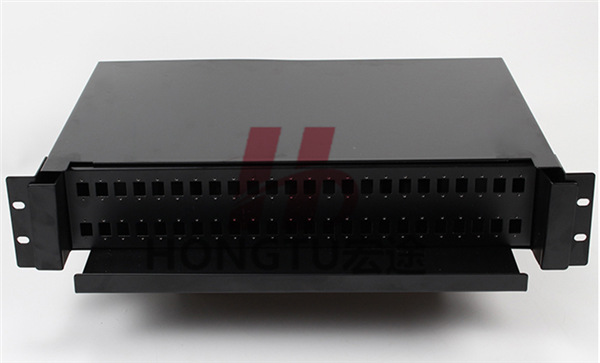

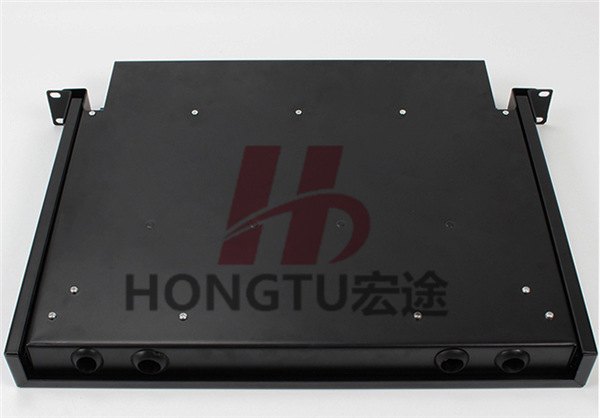

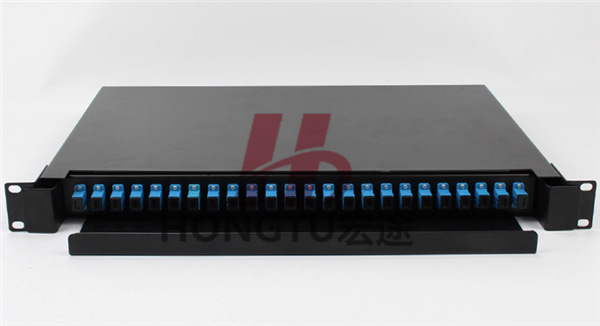

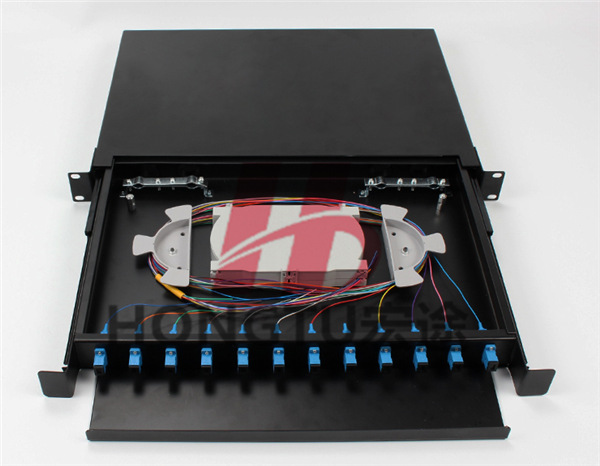

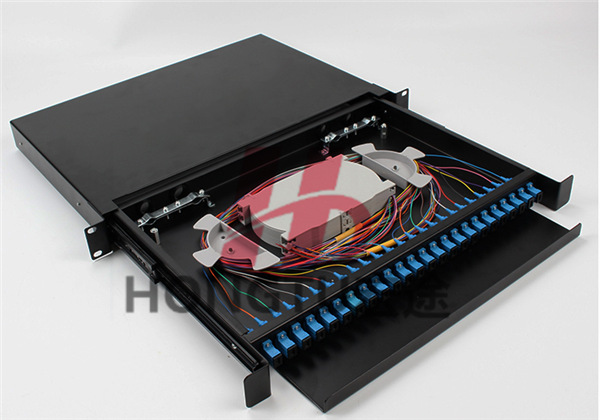

抽拉式光纤终端盒24口光纤终端盒图文并茂

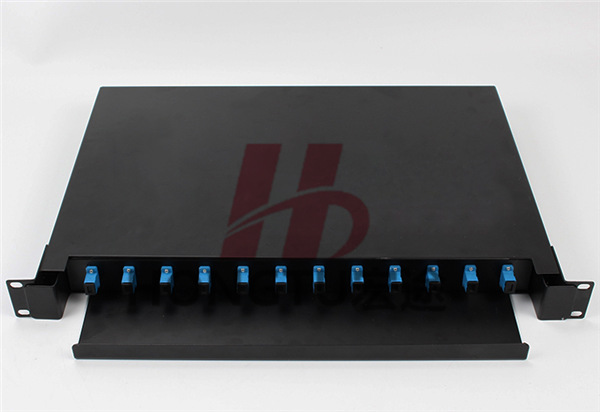

一．12芯光缆终端盒概述

1.壳体采用采用优质冷扎板，重量轻、强度高，环氧静电喷塑，外形美观，使用方便。

2.熔接盘采用叠加式结构，配置灵活，可取下到工作台上熔接，可单独拆装，操作维护方便快捷。

3.12芯光缆终端盒光缆内配光缆固定装置、熔接盘和过线夹，并有可靠的接地装置。具有光缆固定，熔接功能，起熔接光缆的作用，用于实现尾纤和光缆的连接。

简称OTB，光缆终端盒主要用于光缆终端的固定，光缆与尾纤的熔接及余纤的收容和保护。光缆终端盒又叫光纤终端盒，很多工程商也叫光缆盘纤盒，是在光缆敷设的终端保护光缆和尾纤熔接的盒子，主要用于室内光缆的直通力接和分支接续及光缆终端的固定，起到尾纤盘储和

2介绍

光缆终端盒系列产品是光纤传输通信网络中终端配线的辅助设备，适用于室内光缆的直接和分歧
  接续，并对光纤接头起保护作用。

环境要求

a.光缆终端盒不适合于在露天使用，如要使用，应采取保护措施。

b.工作温度：-25℃～+40℃

c.储存温度:一25℃～+55℃
  相对湿度:不大于85%(30℃时)

d.气压:70～106kPa

使用寿命:

20年

功能要求

1.具有光缆引入、配线尾纤引出并固定和保护光缆、配线尾纤及其中光纤性能不受损伤的功能。

2.具有使光缆终端免受环境影响的功能。

3.具有使光缆金属构件与光缆终端盒壳体绝缘并能方便地引出接地的功能。

4.提供光缆终端的安放和余留光纤存储的空间,并使安装操作方便。

5.盒体能有足够抗冲击强度地固定,并具有不同使用场合的相应安装功能。

6.必要时,应具有光缆分歧接续功能，功能要求。

结构

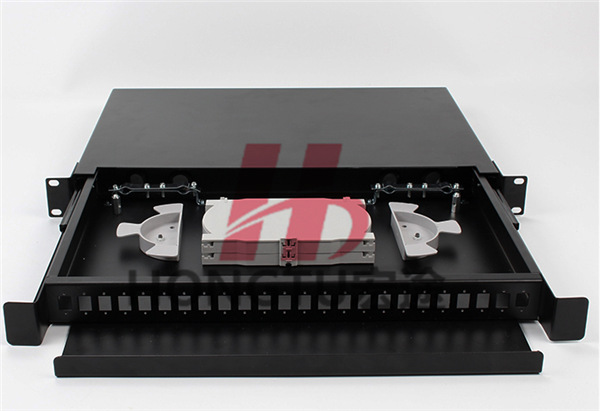

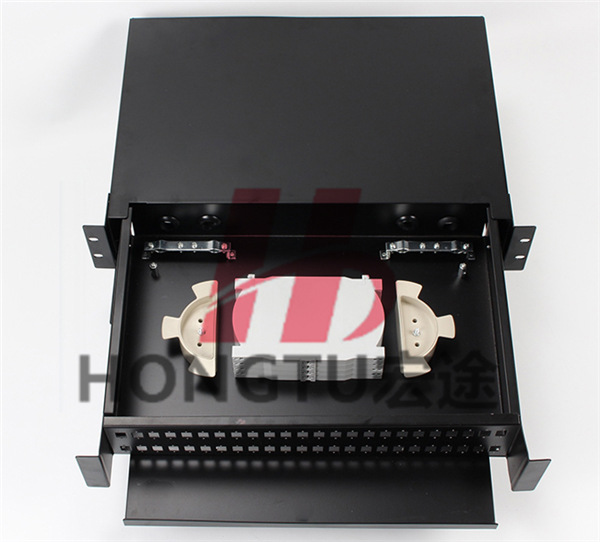

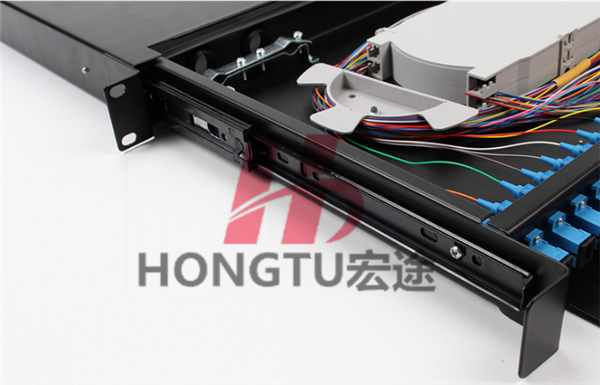

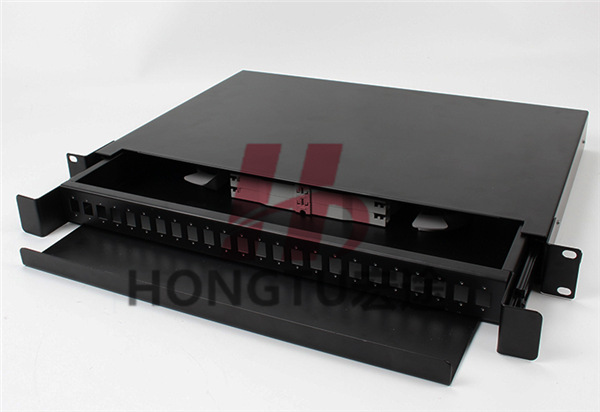

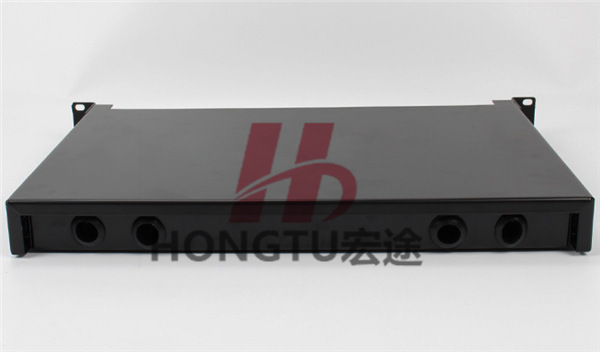

光缆终端盒由外壳、内部构件、光纤接头保护件3部分组成。

1.外壳
  外壳应能方便开启,便于安装;外壳应有用于将光缆金属构件高压防护接地的引出装置。

2.内部构件。
  内部构件应包括以下部分:

a.支撑架:内部结构的主体,用于内部结构的支撑；

b.集纤盘:用于有顺序地存放光纤接头(及其保护件)和余留光纤,可余留光纤的长度不小于1.6m，余留光纤盘放的曲率半径应不小于37.5mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间；

c.固定装置:用于光缆护套固定、光缆加强构件固定和配线尾纤固定。

3.光纤接头保护件
  光纤接头的保护可采用热收缩保护管、护夹等。

材料性能

光缆终端盒所在零件采用的材料应具有防腐性能,如无防腐性能应作防腐处理；其物理、化学性能必须稳定；各种材料之间必须相容,并与光缆护套和配线尾纤护套相容。为防止腐蚀和其它电损害,这些材料还必须与其它设备中所常用的材料相容。

1.光缆终端盒如采用工程塑料,其燃烧性能应符合GB/T5169.7中试验A，试验火焰施加持续时间为30s的要求。

2.光纤接头增强保护件采用的材料及填充物的热熔温度应不小于120℃,热软化温度应不小于90℃，应能在一25℃~+40℃温度下使用。

3.全部材料应***、无腐蚀,对***健康和其它设备元***。

外观光缆终端盒应形状完整,***刺、无气泡、无龟裂和空洞、元翘曲、元杂质等缺陷。全部底色应均匀连续。外形美观施工方便接续附加衰耗小结构合理，可将光缆加强芯固定在终端盒内，具有与光缆金属外护套连的接地线引出的功能，同时适用带状光缆和普通光缆。设计独特，有19英寸机架上的终端盒,也有墙挂式的终端盒。

光学性能

光缆终端盒内的余留光纤盘绕在集纤盘内,在光缆终端盒安装操作后光纤及光纤接头应元附加衰减。

机械性能经下列各项试验后,光缆终端盒盒体及盒内各部分应元变化,必要时作光纤通光检查。

1．拉伸：光缆终端盒与一根光缆间应能承受不小于500N的轴向拉伸力，与任一根配线尾纤间能承受不小于5N的轴向拉伸力。
2．压扁：光缆终端盒盒体各面均应能承受不小于200N的垂直静压力。
3．扭转：光缆终端盒应能承受扭转角度

电气性能

1．绝缘电阻：光缆接头盒金属构件与光缆金属加强芯之间、光缆金属构件之间、光缆金属构件与地之间的绝缘电阻应不小于2*104MΩ[测试电压为500V（DC）]。
2．耐电压强度：光缆终端盒与光缆金属加强芯之间、光缆金属构件之间、光缆金属构件与地之间在15Kv直流电作用下1min，不击穿，无飞弧现象。

光学性能

光缆终端盒内的余留光纤盘绕在熔纤盘内，在光缆终端盒安装操作后光纤及光纤接头应无附加衰减。

规格型号

2进8出ST-SC-FC
4进12出ST-SC-FC
4进24出ST-SC-FC
6进48出ST-SC-FC

3作用

接头盒的作用就是将两段光缆连接起来。终端盒是光缆的端头接入的地方，然后通过光跳线接入光交换机。因此，终端盒通常是安装在19英寸机架上的，可以容纳光缆端头的数量比较多。接头盒的作用就是将两段光缆连接起来。终端盒就是将光缆跟尾纤连接起来起保护作用的。实际工作中终端盒可以作室内接头盒用但是很少将接头盒当终端盒用用途不一样,1、交接箱可分为光缆交接箱和电缆交接箱.它们的作用都是用在用户前端配线用的。2、接续盒一般指的是光缆接续盒,也叫光缆接头盒.有些地方,尤其是广电系统又叫光接续包，它的作用是保护光缆接头不受到外界的损害。配线架也分为光缆配线架和电缆配线架，作用也像交接箱一样，但它是用于运营商的机房内。
